总目录
一、CDN/Cache运维管理质量分析系统
二、有线互联网端到端质量分析系统
三、网络流量分析系统
1、CDN/Cache运维管理质量分析系统
1.1 面临的问题
互联网内容资源业务的链条长、节点多、分布广，如何对互联网业务的质量进行有效管理、快速故障定位，仍然存在难点。其具有以下特点：
由不同厂商建立，缺乏统一的管理体系和标准
现有的分析手段不足以支撑精细化运维的需要，且对厂商的依赖较大
故障发生后，缺乏精准的故障定位方法和调度还原机制
.png)

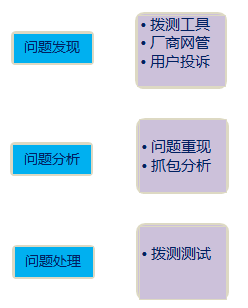

1.2 传统的解决方法存在较多问题
传统的缓存问题分析方法依靠拨测、厂商网管、投诉发现问题，通过问题重现并进行抓包和数据的提取，对提取的数据进行分析后得出结论和解决方案，最终通过拨测评估优化效果。该方法存在的问题如下：
问题的发现过程比较被动。通常发现的问题都是已严重影响到用户而产生的客户投诉，缺乏主动的监控指标体系对业务质量进行监控；
问题的重现、抓包和后期数据分析过程繁琐。1、厂商的管理软件不支持跨厂商管理，且厂商软件仅能提供基础指标，并不能针对故障场景进行分析。2、日志数量巨大，人工分析耗费大量的人力成本和时间成本；
效果评估手段匮乏。对问题进行优化处理后，只能依靠拨测进行效果评估，没有全量数据支撑，优化效果缺乏说服力。
.png)
1.3 建设目标
内容资源可视、质量精细化分析、故障分析与定位与业务调度联动
1、通过日志采集，实现质量监测：通过日志采集引擎实时采集不同厂商的缓存日志，梳理缓存业务的管理指标体系，通过监测指标的数据，衡量业务的质量，实现主动性质量监测。
2、实现故障的分析和定位：通过对异常数据指标的呈现，以及使用指标关联分析的方法，帮助维护人员及时发现并进行原因分析，实现故障的分析和定位。
3、实现业务调度联动：通过对缓存系统、DNS系统的对接，基于合理的调度 规则，实现业务配置的联动，最终解决问题。
.png)

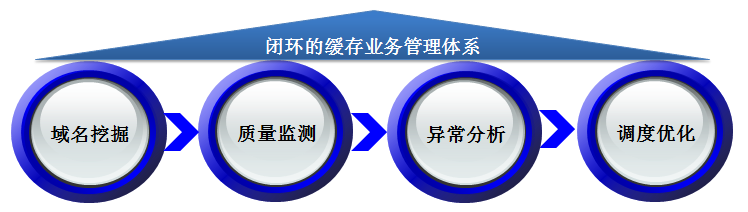

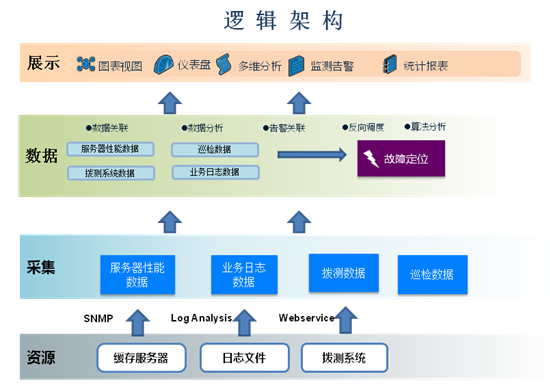

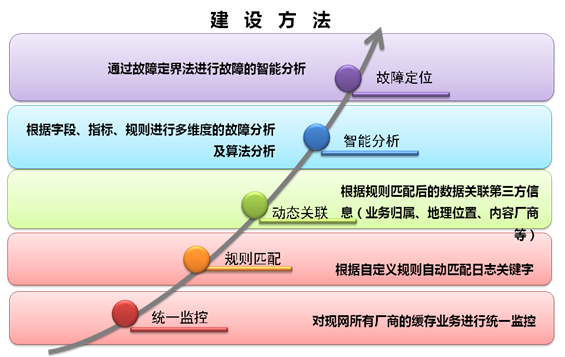

1.4 整体思路
从域名挖掘、质量监测、异常分析、调度优化四个环节做到缓存业务的闭环管理
基于DPI的抽样数据进行域名挖掘，筛选出“可缓存域名”清单
采集各业务厂商的缓存日志文件，梳理字段信息，实现监控指标体系，衡量域名质量
对异常指标进行深度分析，筛选出“不可缓存域名”清单，例如带有https的域名；回源率较高的域名
对接Cache系统、DNS系统，通过调度配置规则，将“不可缓存域名”从配置中删除
.png)

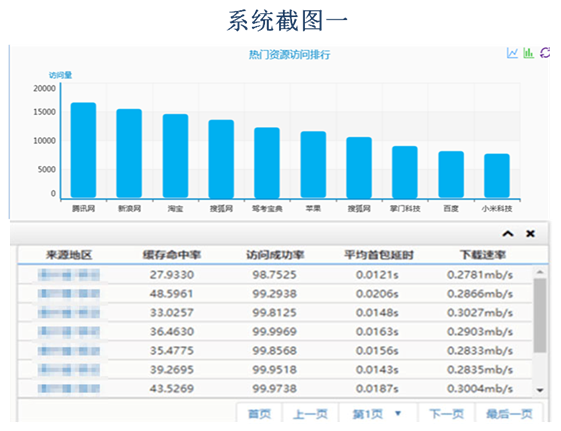

1.5 应用场景一：建立缓存业务主动性监控平台
突破黑盒子，通过多维度的监控指标集实现缓存业务质量的分析与评估
基于资源维度：域名缓存命中率、域名访问成功率、域名下载速率的峰值和均值、域名下载流量统计、域名HTTP状态返回码等；
基于缓存服务器或服务器群组维度：大小文件下载速率、总流量统计、缓存命中率、域名数、访问用户数、访问成功率、服务器CPU利用率、服务器内存利用率、服务器网卡吞吐量等；
基于地理位置维度：对各地市的关键质量指标进行排行，找出业务质量的质差区域；
基于业务维度：如有线家宽、4G、WLAN等业务状态下的业务质量统计；
基于统计排名维度：热门资源访问排行；域名访问成功率排行；HTTP状态码占比统计；缓存命中率排行；TCP访问时延排行；大文件下载速率排行；小文件响应时延排行、各地市缓存质量排行。
.png)
1.6 应用场景二：缓存业务规划和流量引导
支撑资源引入：定期对大流量业务、点击热点业务及重点热点网站进行分析，分类整理各流量流向，分析流量及排名，输出资源引入分析报告，支撑互联资源引入工作；
引导地市流量下沉：定期输出资源引入需求报告，对各地市出网流量、点击量较大的业务及地市热点网站进行分析，支撑地市资源引入、流量下沉等工作。
.png)

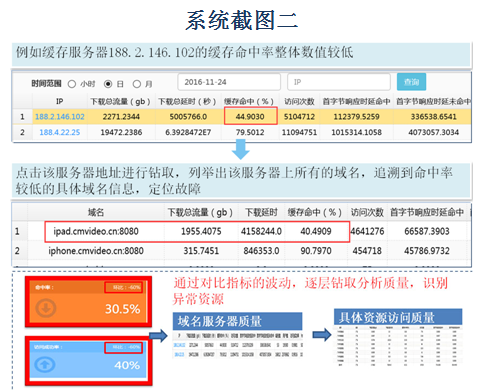

1.7 应用场景三：异常分析与数据追溯
缓存命中率较低
追踪域名信息，定位故障
对比指标波动
识别异常资源
.png)

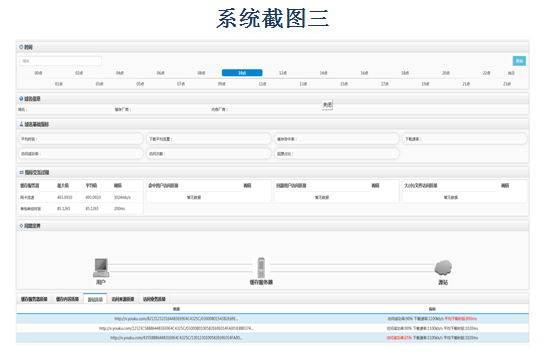

1.8 应用场景四：故障定界
实现CDN与源站故障定位定界
.png)
1.9 适用范围
行业：运营商
网络及业务：内容资源
管理的设备：CDN、Cache服务器
1.10 客户
贵州移动
2、有线互联网端到端质量分析系统
2.1 需求分析
随着家庭宽带用户的持续增长，家宽业务成为移动有力的业务增长点，如何主动提升用户体验、快速定位网络质量问题，有效减少客户投诉，成为亟待解决的问题。

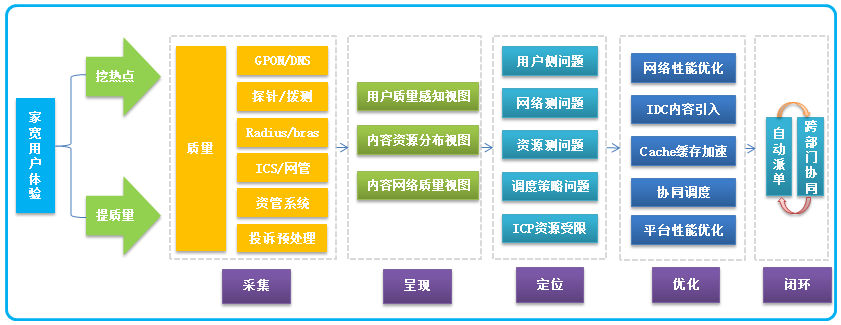

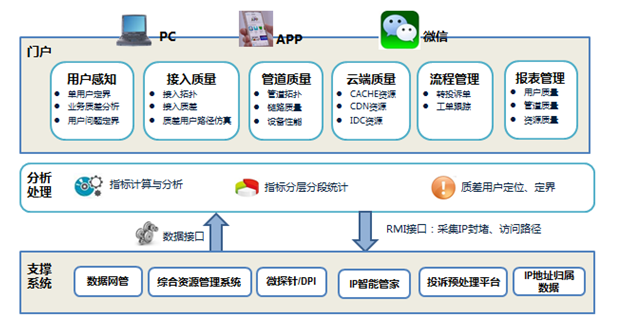

2.2 解决方案
通过大数据、机器学习等技术，实现对内容资源、省干、城域、接入四层体系指标采集分析与建模（综合数据网管、投诉、资管、DPI探针、拨测、Radius、GPON、DNS等系统数据）、对各层面异常数据指标分析与呈现，通过机器学习线性回归、决策树算法，实现宽带质差用户的定界定位，帮助维护人员清晰明了的掌握网络质量情况，实现端到端的网络质量分析，以助于快速提升互联网用户感知。

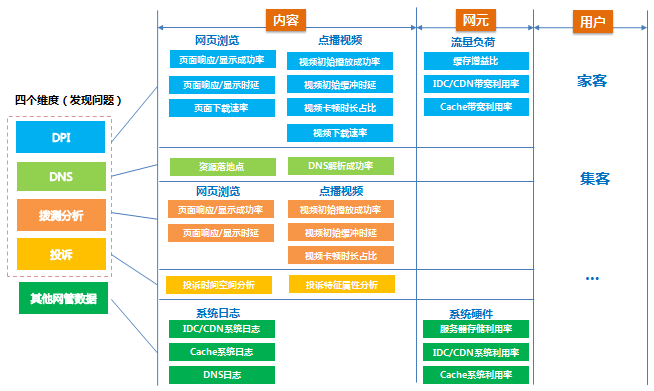

2.3 方法一：全面分析评估四维度数据
围绕家客等不同用户群，细分网站、域名、服务器IP，全面采集评估DPI、DNS、拨测及投诉四个维度的数据，实时跟踪指标、及时发现劣化。

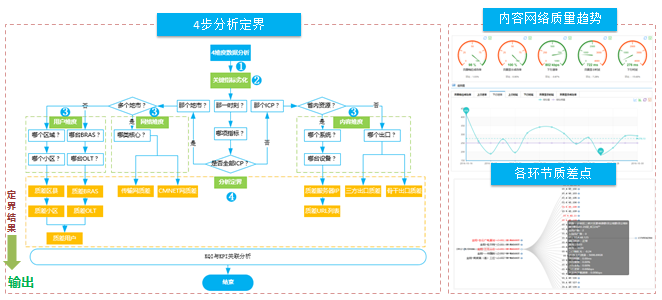

2.4 方法二：定界质差问题
4步定界：以浏览和视频为主要业务，全量分析四维度关键指标数据，从用户、网元和内容三个环节，通过4个步骤开展质差问题的粗定界，定界质差内容服务器、质差域名等。
四个步骤：性能指标监控、劣化维度判定、横向对比分析、纵向关联分析四个步骤；
工作进展：实时监控HTTP网页及视频类业务的性能指标，掌握热点内容质量变化趋势；区分内容资源落地点，按用户地域归属与网元归属2条主线，逐级下钻分析呈现各环节质差点。

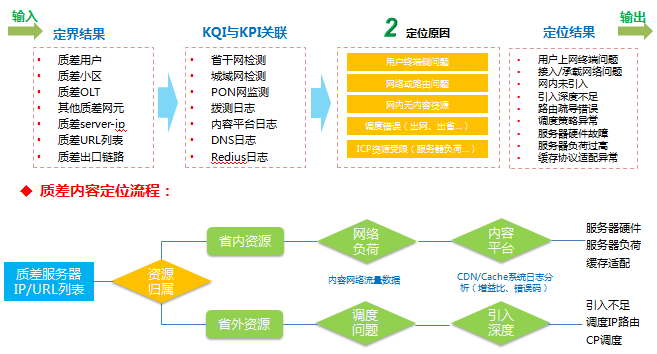

2.5 方法三：定位质差原因
5段定位：聚焦定界结果，关联拨测、网管等监测数据，全方位分析质差原因，定位调度错误、ICP资源受限等5段问题。

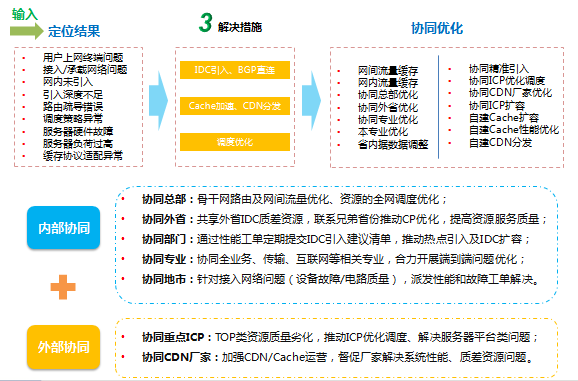

2.6 方法四：协同优化
针对定位结果，一一制定优化措施，与总部、兄弟省份、重点ICP等开展协同优化，实施闭环管理。
2.8 建设支撑手段一：主要功能-热点分析功能
切合DPI信令、DNS、投诉数据，分析全网用户质量感知和挖掘用户访问热点。
1、按业务类型，通过BRAS获取全网实时在线用户数，根据全网用户分析用户质量，获取用户质量感知
2、按网站域名、视频，通过DPI分析和爬虫资源探测，发掘TOP点击域名及资源访问质量溯源，获取点击热点
将用户访问热点、用户投诉焦点作为样本纳入仿真拨测，建立拨测样本更新机制，确保样本紧贴用户访问行为

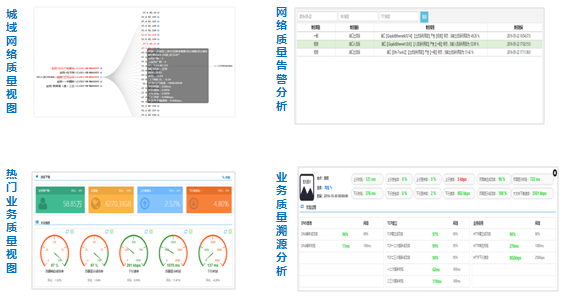

2.9 建设支撑手段二：质量分析功能
通过在城域网NE5000到防火墙部署DPI探针，实时监测端到端网络与业务质量，支撑端到端问题定位。
1、在网络层面，通过采集不同网络层级的网络数据，掌握从城域网、省网、网内到网外各段落网络性能趋势情况，及时发现端到端各段落的网络短板问题
2、在业务层面，结合用户观测的真实体验（视频卡顿、游戏掉线等），构建差异化的KQI指标体系践行端到端业务质量评估，重点针对省内已引入或缓存的资源加大测试频次，提高省内内容网络掌控能力
从网络和业务两个维度设定宽带业务故障告警，对接集中故障管理平台，实现自动派单至相关维护部门。

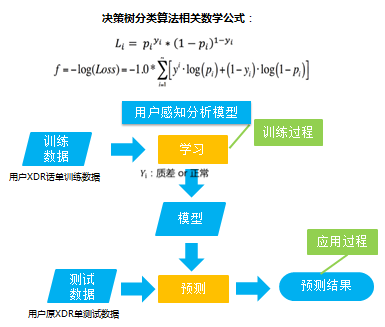

2.10 创新点1-基于机器学习的用户感知分析
通过训练的决策树分类模型可以很准确地辨别用户是否发生质差， 采用随机森林分类模型可以利用已知的历史信息，在3类原因中较为精确地断定出是哪一种原因导致用户上网异常，方便进一步对家宽业务资源、网络 、终端进行检测和维护，已达到快速预测和判断问题点。

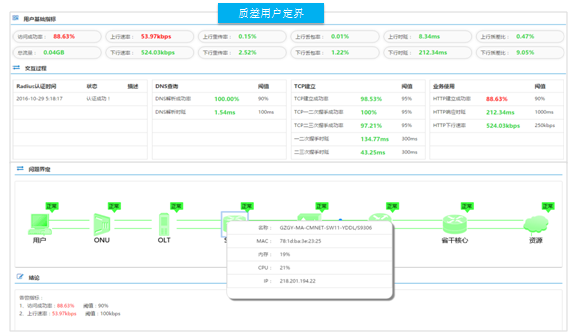

2.11 创新点2-质差用户定界定位
基础网络指标：TCP建链响应时延、TCP建链确认时延、TCP建链成功率、TCP上下行重传率
网络系统智能：拨号成功率、DNS解析成功率、DNS解析时延
业务质量指标：HTTP首包时延、页面范文成功率、下载速率

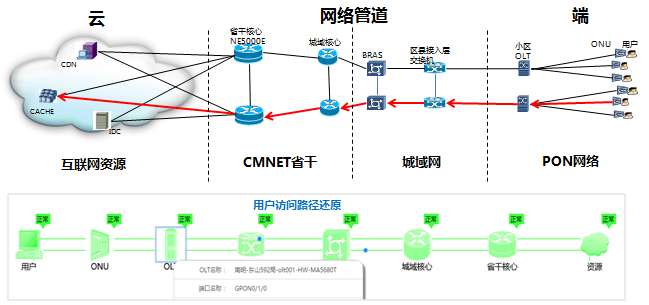

2.12 创新点3-用户仿真模拟路径还原算法
从宽带DPI探针数据找到质差与故障ONU，定位用户后，根据探针推送的用户网络报文数据（源IP、用户侧ONU信息、访问目的IP），通过关联各层次资源数据，类似tracert，还原用户端到内容访问源的完整路径，包含网元、链路、访问内容等。从路径中快速过滤质差与故障告警。

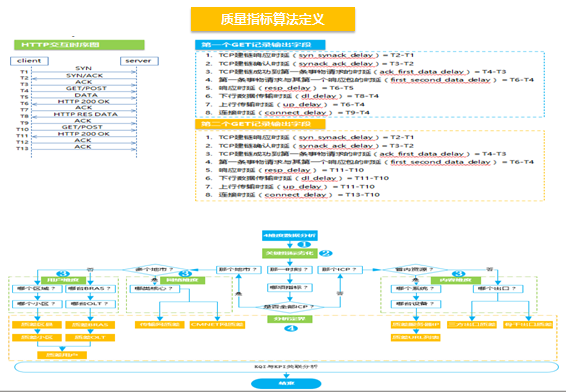

2.13 创新点4-底层算法改进
系统精准度持续提升：通过底层数据指标算法持续验证与优化，指标定义更加合理，基础数据准确率提升至90%以上；通过加强质差定界指标细化分解，完善云端、网络、终端关键指标定义，提升质差定界准确率至80%，有效支撑运维工作开展。
1、质量指标算法改进：
优化并验证常规业务算法11个
指标算法：通过将HTTP响应时延指标上下行分离，有效的区分了用户侧、内容侧质差
采集算法：通过对内容侧大文件区分，大幅提高质差资源判断准确率。
2、质差定界流程
四个步骤：性能指标监控、劣化维度判定、横向对比分析、纵向关联分析四个步骤
工作进展：实时监控HTTP网页及视频类业务的性能指标，掌握热点内容质量变化趋势；区分内容资源落地点，按用户地域归属与网元归属2条主线，逐级下钻分析呈现各环节质差点。

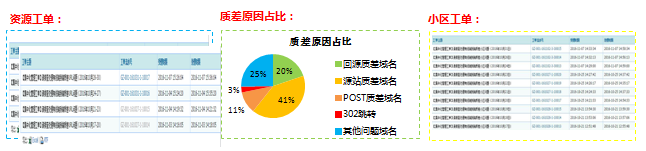

2.14 价值
实现运维闭环：通过将有线互联网端到端平台故障告警关联至省内EOMS系统，实现端到端质量保障流程闭环管理。截止6月共计派发性能类工单70张，支撑维护人员处理质差资源769个，质差小区31个，质差OLT12个，质差ONU 25个，端到端互联网质量得到较大提升。
1、质差资源：
截止6月份共定位并解决质差资源769个，有效提高了互联网资源访问质量。
2、质差小区
截止10月份共计处理质差小区31个，主要原因为高峰时期，网络拥塞导致，通过扩容解决。
2.15 适用范围
（1）行业：运营商
（2）网络及业务：从用户接入终端——接入网——城域网、核心网——内容资源
（3）管理的设备：PON、省干路由器、交换机、DNS、缓存服务器、DPI
2.16 客户
贵州移动
3、网络流量分析系统
3.1 客户需求分析
IP 网承载业务越来越多，业务流量增长也非常快速，我们需要清晰掌握不同区域、不同业务的流量状况，便于对用户进行有针对性的业务分流。目前在IP 网出口已经通过DPI提取了所有流量信息，但是仅仅分析出口流量并不能满足需求，并且一些流量不通过出口，造成无法统计。
.png)

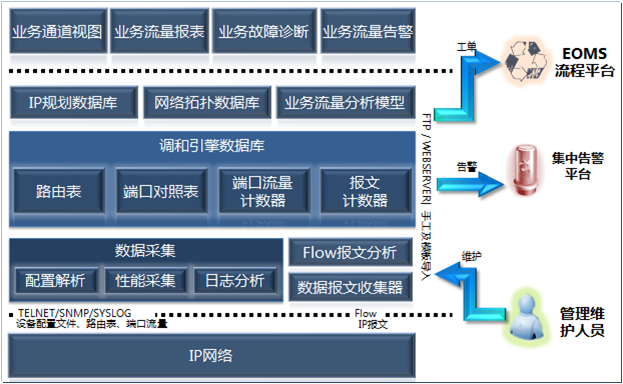

3.2 解决方案

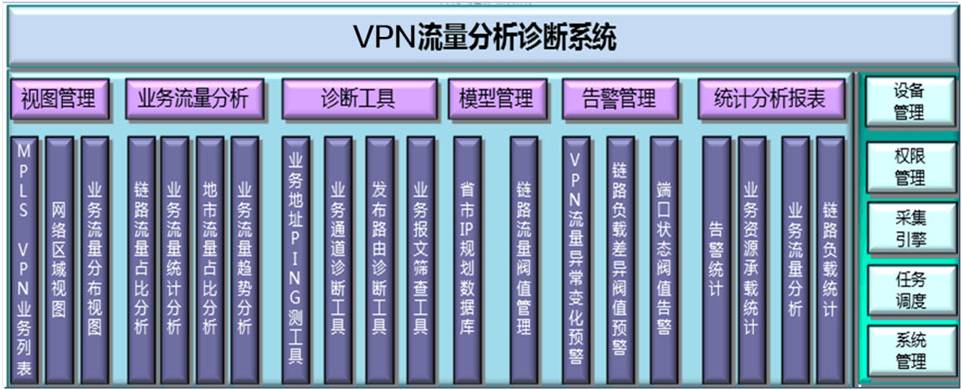

基于Flow技术，实现由传统的以链路为对像的流量监控，向基于链路内业务数据流量的认别、提取、统计与分析能力的转变，结合城域网、承载网的IP地址信息，确定流量发起源的归属区域，从而确定从某地（区县）到某业务的访问流量，为业务流向分析与故障定位提供支撑手段；目前已有解决方案：VPN流量分析系统、CMNET网流量分析系统。
.jpg)
3.3 产品特点
（1）实现IP网络骨干链路各种业务的流量统计，支撑网络优化
（2）对各种业务通道实现预警，保障网络业务安全
（3）实现对各种业务流量趋势的科学预测，支持工程建设
（4）通过故障处理工具，协助疑难故障处理
.png)

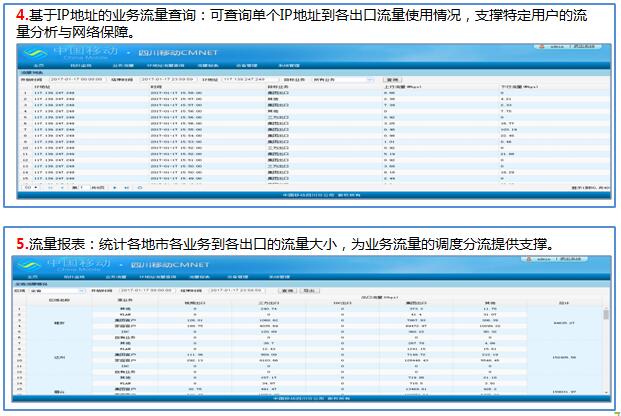

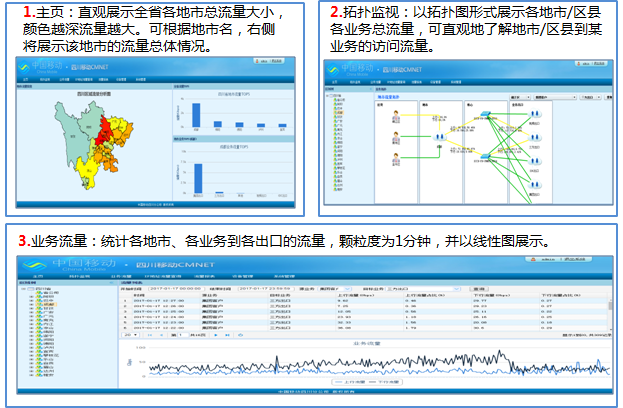

3.4 应用价值
（1）基于业务的网络流量统计：在网络流量均衡优化时，往往面临修改路由参数就会造成全部流量单边承载的窘境，通常使用的方法是通过复杂的策略路由逐渐调整，该方法不但周期长，而且效果无法预知；通过应用实现基于业务的网络流量统计功能，可以为网络优化提供有力的数据支撑，简单地调整网络边缘接入方式就可以高效的实现流量的均衡。
（2）实现业务通道预警：传统模式的流量预警，只能通过链路整体流量的异常变化产生告警，这种方式无法感知具体业务流量的异常变化；而本系统通过在链路上设置每种业务最低和最高流量阀值，可以有效的实现在每种业务流量发生异常变化时产生告警。
（3）实现业务通道流量科学预测：本系统通过针对每种业务流量的统计，应用马尔可夫链的离散数学模型，科学地预测每种业务的流量，从而得出全网流量变化趋势。
（4）路由故障自动定位：减少了部门间的交互、实现了自动化排查，大大缩短了故障排查历时。
（5）报文转发回溯核查：为网络转发平面疑难故障分析提供了新的核查手段，大大提高了故障定位的效率
（6）分析用户价值：通过系统分析到某区县通过X业务访问Y目标业务的流量，以及在总流量中的占比，同时导入每个区县的用户量，将用户量与流量对比，分析每个区县用户价值，以及根据流量大小做相应的路由优化、流量牵引。
3.5 适用范围
（1）行业：运营商
（2）网络及业务：IP承载网、CMNET网
（3）管理设备：路由器
3.6 客户
四川移动
贵州移动
山西移动
辽宁移动
